------------TON-90系列可燃氣體報警裝置 |
| |
|
| |
|
| |
| |
|
|
| |
特安系列報警器產品已形成七大系列20多個產品,均已通過國家消防電子產品質量監督檢驗中心及國家防爆電子產品質量監督檢驗中心的檢驗.產品廣泛用于石油、化工、燃氣輸配、建筑建材、生化醫藥等行業，其中船用系列產品于1999年11月獲得中國船級社型式認可，用于海上油氣開采和輸送。
TON90AA-系列燃氣報警器，是安全防爆產品，它用于石油化工、冶金、儲油、煤氣站、鋼廠等一切存在有可燃氣體、有毒氣體的場合，是檢測可燃氣體，有毒氣體泄露不可缺少的儀器。
符合SSS 3836.4-83爆炸性環境用防爆電氣設備本質安全型電路和電氣設備“i”的規定，防爆標志為ibⅡBT3,并經國家防爆電氣產品質量監督檢驗中心檢驗取得防爆合格證書。
該儀器關鍵元件采用日本費加羅氣體傳感器，加之可靠的電路設計使之該儀器的準確性、可靠性得到了保證。 |
|
| |
|
|
|
| |
|
| |

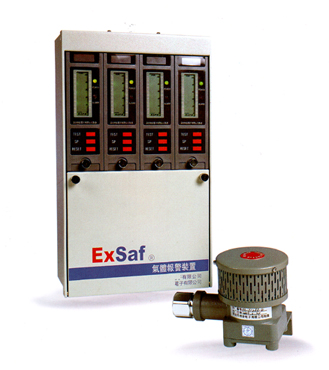

壁掛式儀表
|
檢測原理 |
半導體式 |
檢測氣體 |
甲烷、丁烷、醇、烯、酮、丙烷、汽油 等ⅡC級T3組可燃氣體。 |
測量范圍 |
0~100%LEL. |
精度 |
±5%FS |
報警設定 |
低限25%LEL（可在2%~100%之間任意設定），高限50%LEL. |
響應時間 |
小于10S。 |
恢復時間 |
小于15S。 |
報警方式 |
聲光報警。 |
防爆方式 |
本質安全型。 |
防爆標志 |
ib ⅡCT3. |
輸出信號
|
二段報警光耦合輸出（觸點容量 DC24V/50mA）,
4~20mA標準電流輸出（可選）。 |
溫度范圍 |
控制器：0℃~+40℃,探測器：-40℃~+70℃. |
相對濕度 |
20%~90%RH |
電源 |
AC220V/50Hz |
功耗 |
3.5W/路 |
重量 |
約2.5kg/路 |
|
路數 |
A(mm) |
b(mm) |
二路 |
135 |
100 |
三路 |
162 |
100 |
四路 |
212.5 |
150 |
五路 |
263 |
200 |
八路 |
414.5 |
300 |
|
盤裝式儀表 |
| |
|
| |
技術規格及型號
|
電纜橫截面積mm2 |
****傳輸距離M |
0.75 |
250 |
1 |
350 |
1.5 |
550 |
2.5 |
800 |
4 |
1200 |
|
| |
|
| |
|
| |
| |
|
| |
| １、探測器主體 |
4、傳感器支架 |
7、探測器底座 |
| 2、氣敏傳感器 |
5、橡膠密封圈 |
8、安裝支架 |
| 3、傳感器信號 |
6、電纜進線口（G3/4"管螺紋） |
|
| |
|
| |

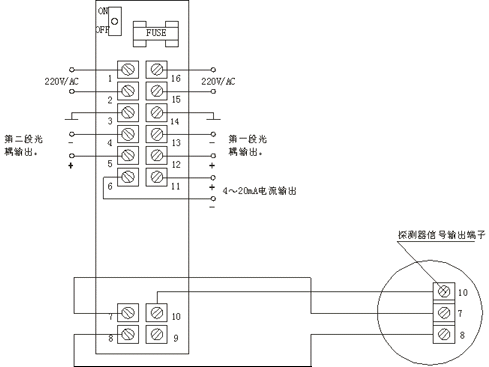

通用型二線報警光耦輸出
選用型二段報警光耦輸出及4~20mA電流輸出
|
