使用對象：開口或密封容器的液位
輸出信號：4-20mA輸出疊加HART®協議數字信號（兩線制）
電源：外部供電24V DC，（電源范圍12V-36V）
|
|
測量范圍：量程4 0-1.0～37.4kPa(0-96～3810mmH2O)
量程5 0-4.7～186.8kPa(0-477～19050mmH2O)
量程6 0-17.3～690kPa(0-0.18～7kgf/cm2) |
| |

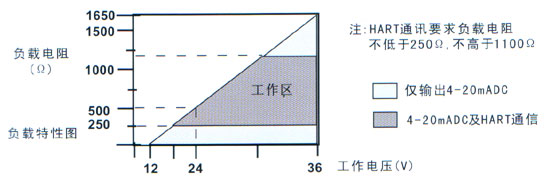

負載特性：負載電阻回路允許的****負載電阻Rmax=(E-12)/0.02(Ω)如圖所示 |
| |
|
|
|
|
| |
|
| |
| |
|
|
| |
危險場所安裝：隔爆型ExdllCT6；本安型ExdllCT6；
遷移特性：無論輸出如何，正負遷移后，其量程上、下限均不得超過量程的極限。在最小量程時，****正遷移為
0.975URL；****負遷移為-URL。
溫度范圍：介質溫度 -40～149℃ （灌充硅油）
儲存溫度 -18～204℃ （灌充惰性液）
整機工作溫度 -40～85℃（-30～70℃帶LCD顯示表頭）；
相對溫度：0～100%
靜壓和超壓極限：150Ib法蘭：41.37kPa（絕對壓力）1.89MPa（在37℃，充硅油）
300Ib法蘭：41.37kPa（絕對壓力）4.9MPa（在37℃，充硅油）
容積變化量：小于0.16cm3。
阻尼：時間常數在0.4～32.0s之間可調（灌充硅油）
啟動時間：3sm，無需預熱。
|
|
| |
|
|
|
| |
|
| |
| |
|
|
| |
（在無遷移、316不銹鋼隔離膜片及其它標準測試條件下）
量程比： 100：1
精度：在量程比為1：1到10：1時，為調校量程為±0.15%
在量程比為10：1到100：1時，為±0.075（1+0.1URL/量程）%量程，
穩定性：十二月誤差為****量程的±0.15%
溫度影響：零點誤差為****量程的±0.375%/55℃。
包括量程和零點的總誤差，為****量程的±0.75%/55℃。
電源影響：小于輸出量程的0.005%/V
振動影響：在任意軸向上，頻率為200Hz，引起的誤差為****量程范圍的0.005%/g
負載影響：只要輸入變送器的電壓高于12V，在負載工作區內無負載影響。
安裝位置影響：傳壓膜處于垂直位置時，可能產生零點變化****為0.25kPa誤差，傳壓膜處于水平位置時，可能產生零
點變化****為0.98kPa（對于插入式法蘭要附加插入長度變化量），擔對量程無影響，此誤差可校正消
除。
電磁輻射：符合IEC801標準
|
|
| |
|
|
|
| |
|
| |
| |
|
|
| |
結構材料：接觸介質的臘片，包括墊片和其它接觸面：316不銹鋼、哈氏合金C、鉭；
插入部分：316不銹鋼、哈氏合金C；
排氣/排液閥：316不銹鋼、哈氏合金C；
法蘭接頭：316不銹鋼、哈氏合金C；
“O”型圈（與測量介質接觸）：氟橡膠、丁氰橡膠、乙烯-丙烯
安裝法蘭（不接觸）介質：碳鋼鍍鎘（或316不銹鋼）
螺栓：碳鋼鍍鋅、1Cr18Ni9、OCr17Ni4CuNb、42CrMo；
灌充液：硅油或惰性液；
電氣殼體：低銅鋁合金；
涂層：聚酯環氧樹脂。
引壓連接件：高壓側：3"或4"法蘭或300Ib法蘭；
低壓側：法蘭連接螺紋1/4-18NPT（錐管螺紋）
接頭連接螺紋1/2-14NPT（錐管螺紋）
電氣連接：用1/2-14NPT帶螺紋端導線管及接線端子和配套的試驗片。
|
|
| |
|
|
|
| |
重量 |
|
法蘭尺寸 |
液位隔離膜片 |
平法蘭 |
2"插入筒 |
4"插入筒 |
6"插入筒 |
安裝法蘭 |
| 3" 150Ib |
8.9kg |
9.8kg |
10.3kg |
10.7kg |
| 4" 150Ib |
11.6kg |
12.9kg |
13.9kg |
14.8kg |
| 3" 300Ib |
11.1kg |
12.1kg |
12.5kg |
12.9kg |
| 4" 300Ib |
15.7kg |
17kg |
18kg |
22.9kg |
|
|
| 法蘭尺寸（單位：mm） |
螺栓孔（單位：mm） |
| 訂貨代號 |
尺寸 |
規格 |
直徑 |
A |
B |
C |
數目 |
直徑 |
分布直徑 |
| A |
3" |
150Ib |
190.5 |
30 |
66 |
127 |
4 |
19 |
152 |
| B |
4" |
150Ib |
228.6 |
30 |
89 |
157 |
8 |
19 |
190 |
| C |
3" |
300Ib |
209.6 |
35 |
66 |
127 |
8 |
22.2 |
168 |
| D |
4" |
300Ib |
254 |
38 |
89 |
157 |
8 |
22.2 |
200 |
|
|
| |
